波紋補償器的三大主要類型

波紋補償器的三大主要類型分為軸向型、橫向型、角向型。

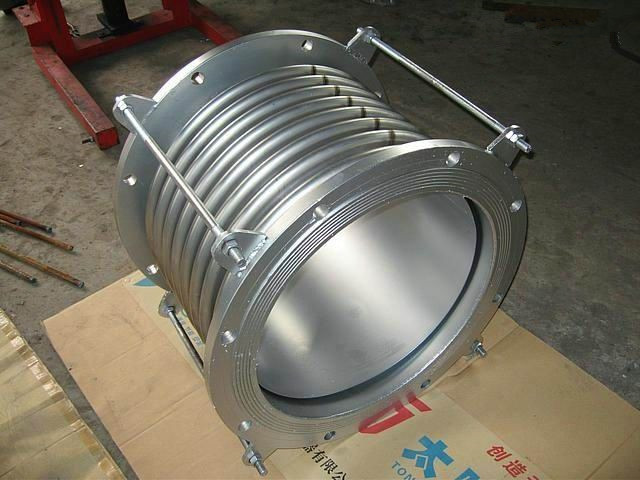

軸向型波紋補償器用于補償和吸收管道的軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。軸向型波紋補償器主要結構由波紋管、法蘭、導流筒、限位拉桿組成，具有結構簡單、價格較低、可補償管道的多方向位移等特點。

由于補償量較小，一般用于補償量較小的管道和用于方便法門安裝密封中。

橫向型波紋補償器是由兩個波紋管、中間接管以及大拉桿等零件構成，它能吸收管系任意平面內的橫向位移。位移時大拉桿上的球面螺母繞球面墊圈移動，同時大拉桿還具備有承受你內壓推力的能力。匯通生產的波紋補償器有DN100—8000mm，壓力級別：0.1—2.5MPa。連接方式：①法蘭連接 ②.接管連接式。補償量：90—537mm

角向型波紋補償器主要以角偏轉的方式補償多平面彎曲管段的合成位移。由于平衡環、銷軸和鉸鏈板能承受壓力推力和其他附加外力的作用，膨脹節自身吸收內壓推力，不會對管道產生外力，因此管道支撐的設置可以簡化。角向鉸鏈?zhǔn)讲ḿy補償器可以補償管線任意向上的角位移。角向鉸鏈型膨脹節與鉸鏈?zhǔn)讲煌幵谟谒幸粋€(gè)角向環，在角向環的周向有二對相互垂直的鉸鏈結構，因此它能吸收任意平面的角向位移，同樣吸收位移時需二個或三個組合使用。應用于各種復雜管系，補償各種空間管系的角向位移，如L型管道、Z型管道、U型管道等。
