水管補償器的工作原理
隨著城市集中供熱的發展，熱管道的應用越來越廣泛，保溫管道已成為輸送城市熱能的重要途徑。由于物體受溫度的影響，蒸汽保溫管也不例外，僅僅依靠蒸汽管本身的位移不足以抵消熱膨脹。一般來說，蒸汽保溫管將采用安裝補償器的方法來減少熱膨脹的作用。
補償器又稱伸縮器，其作用是吸收管道因熱升而伸長的長度；補償因冷收縮而收縮的長度。
2.補償器類型。
補償器分為天然補償器和人工補償器。
自然補償器是供熱管道中的自然轉彎，分為Z型.L型或π型。
π型自然補償。

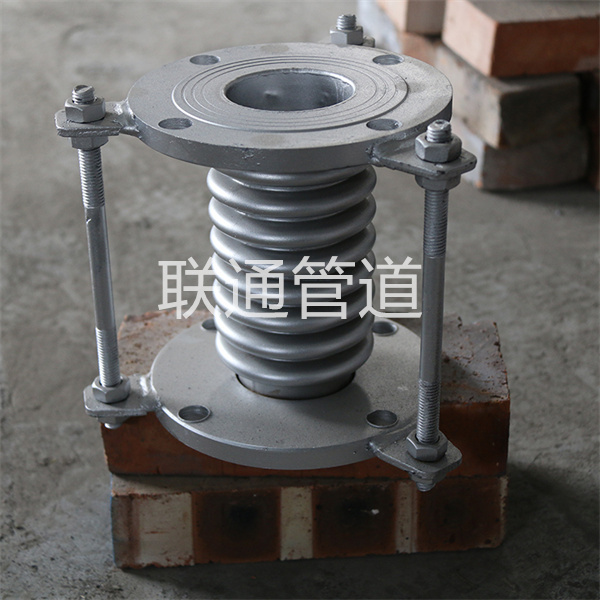

人工補償器包括波紋補償器和旋轉補償器。波紋補償器通常用于埋地加熱管道，旋轉補償器主要用于架空加熱管道。
波紋補償器具有結構緊湊、空間少，可直埋；缺點是制造要求高，補償能力小。
旋轉補償器的優點是補償量大，可根據自然地形和管道強度布置，不產生介質壓力產生的盲板力；缺點是需要多組使用，占用空間大。
3.生產直埋波紋補償器。
波紋補償器用于直埋加熱管道，一般稱為直埋軸向波紋補償器，需要在工廠將軸向波紋補償器加工成直埋管件，是在波紋補償器本體保溫操作，安裝在相應的鋼外殼中，防腐處理。
直埋波紋補償器。
4.安裝人工補償器。
一般來說，并非所有管段都需要安裝人工補償器。在實際工程中，部分管段需要安裝人工補償器；部分管段不需要安裝人工補償器。
當加熱管道內有自然轉彎(即Z型.L型或π型自然補償器)時，彎頭前后的直管段較短，人工補償器。
加熱管道無自然轉彎時，應設置人工補償器；或有自然轉彎，但彎頭前后的直管段較長，也應在直管段上安裝人工補償器。
人工補償器應位于兩個固定支架之間直管段的中點，安裝時水平放置，其坡度.坡度方向與相應管道相同。
為了減少補償器在熱態下（運行時）的彎曲應力，提高其補償能力，在安裝波紋補償器時應進行預拉伸或預支撐（即冷拉或冷支撐不加熱）。拉伸方法通常采用拉管器。手動葫蘆也可以用千斤頂預支撐。
