B型柔性防水套管的管徑和厚度要求

           B型柔性防水套管的管徑和厚度要求，防水套管主要是02S404圖集是一種主要用于管道穿墻的五金管件。選擇防水套管時如何確定管徑：給排水管道一般需要剛性防水套管（水箱、水池用柔性防水套管）。此時管徑與管徑相同。

1、給排水管應穿過樓板和內壁，鋼套管或鐵套管做大至2。DN100管套為DN150；其中，廚房和衛生間的排水管不加套。當管道采用金屬套管（外墻）或塑料套管穿墻和地板設置時，安裝在地板上的套管頂部應高于裝飾地板20mm；

2、安裝在浴室和廚房的套管頂部應高于裝飾地板50mm，套管底部應與地板底部齊平；安裝在墻上的套管兩端應與裝飾物齊平。套管與穿過地板的管道之間的間隙應填充阻燃密實材料和防水油膏，端面應光滑；壁套與管子的間隙應填充阻燃密實材料，端面應光滑，管子接口不得設置在套管內。

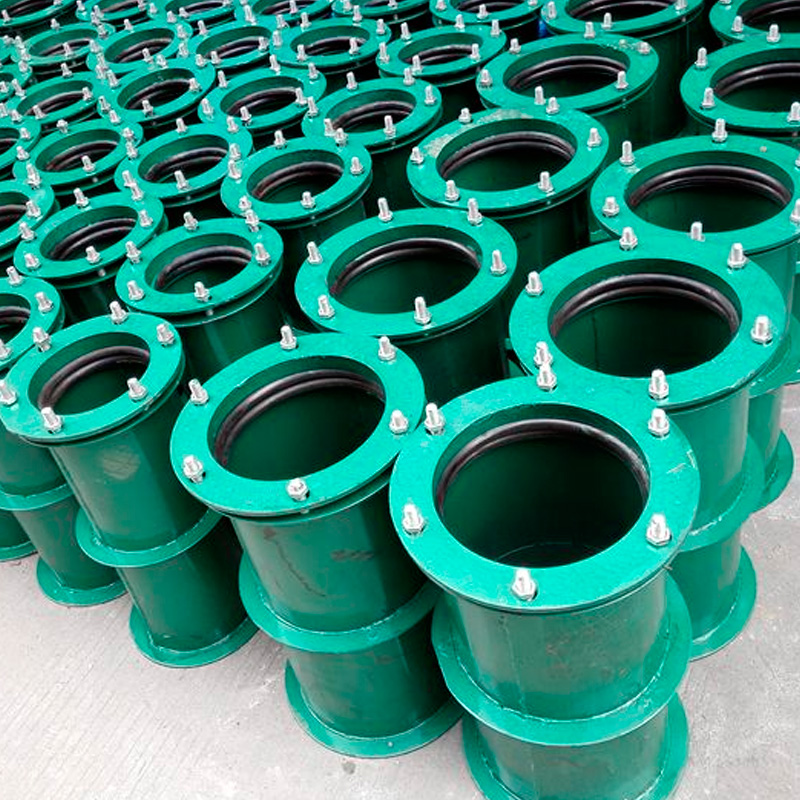

B型柔性防水套管、柔性防水套管、剛性防水套管和PVC地漏套管：根據結構的厚度和管徑確定套管的標準和長度。頂板上的套管上端應高出地面20mm，下端應與地面平齊，墻上套管的兩端應與裝飾面平齊。穿墻套管與管道之間的間隙應填入阻燃密料，并潤滑端面。預埋套管不得與結構主筋直接焊接，應采用附加鋼筋固定或綁扎牢固。預留時以鋼筋上的結構標高線為準。根據結構標高線與施工標高線的連接，按圖紙規定的施工標高進行預埋。混凝土樓板、梁、墻預留孔、孔、槽及預埋件時，應根據規劃圖紙確定管道和設備的走向、標高和比例。在標記孔的位置，將預制模箱和預埋鐵件按照符號固定，然后再進行加固。澆注混凝土?xí)r應將填料填入箱內并修正。注意模箱和預埋件，避免移位。
