無推力旋轉式補償器的特點及工作原理

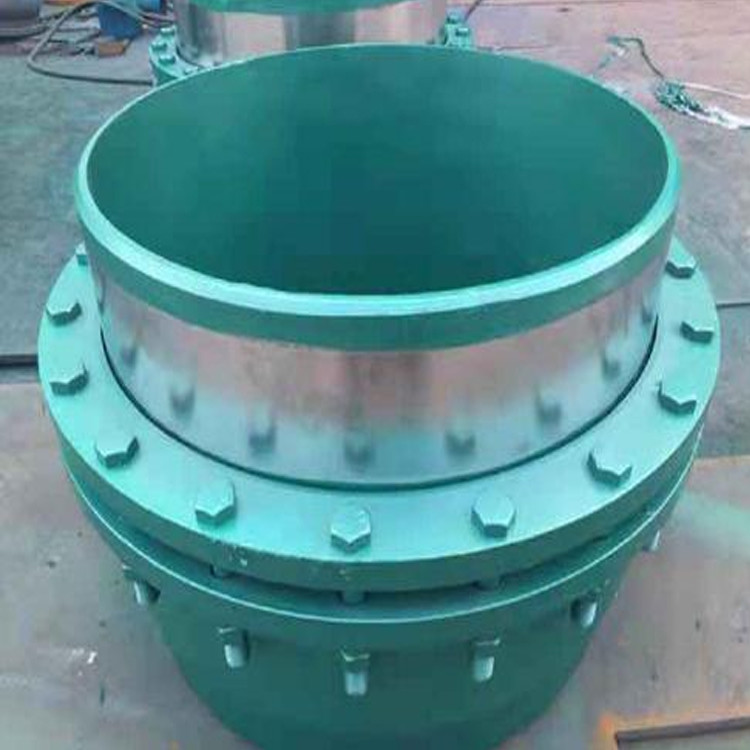

無推力旋轉式補償器是熱力管道熱膨脹補償方面的一種新型補償器。其構造主要有整體密封座、密封壓蓋、大小頭、減摩定心軸承、密封材料、旋轉筒體等構件組成。

無推力旋轉式補償器的工作原理是內外套筒，相對旋轉且旋轉角度小，對密封材料產生磨損少。當填料發生微量磨損時，依靠壓緊彈簧的張力給予補償；當磨損量超過彈簧張力補償量時，只需扳緊彈簧壓緊法蘭上方的螺帽即可。運行無次數限制，不產生泄漏，從而大大提高供氣單位和用氣單位的經濟效益。該產品補償5000次不產生泄漏，密封效果優越。因管道走向的不斷變化，波紋補償器、套筒補償器的應力、盲板力、溫度、壓力、摩擦力、內壓推力等眾多因素都要計算，非常繁瑣；采用免維護旋轉式補償器，對因介質、流速、溫度及壓力等技術參數的變化而引起應力變化，無需另外計算，只需計算其摩擦力。

無推力旋轉式補償器特點：

1、補償量大，可根據自然地形及管道強度布置，大一組補償器可補償器500mm管段；

2、不產生由介質壓力產生的盲板力，固定支架可做得很小，特別適用于大孔徑管道；

3、密封性能優越，長期運行不需維護；

4、投資大大節約；

5、設計計算方便；

6、旋轉補償器可安裝在蒸汽地埋和熱力地埋管上，可大量節約投資和提高運行安全性。
