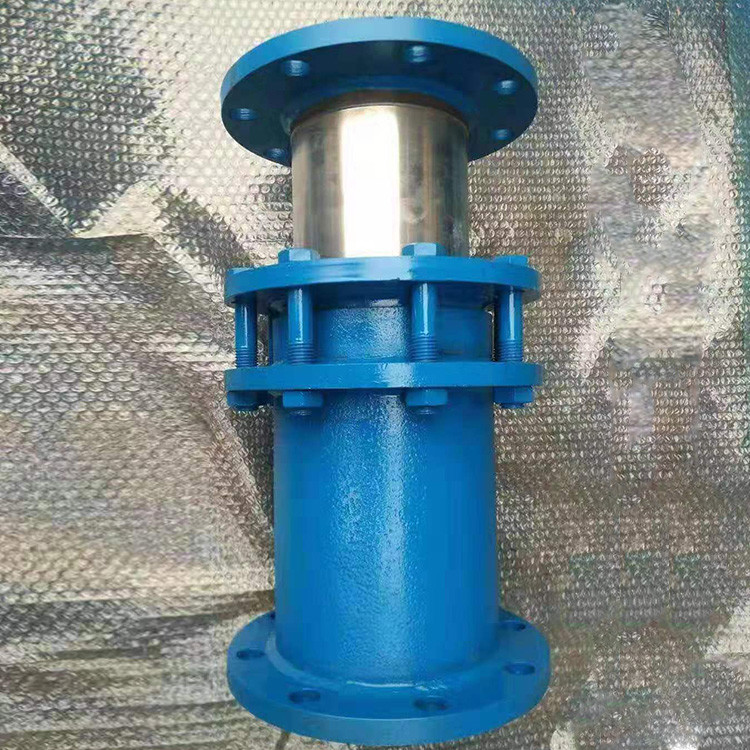

無推力套筒補償器的工作原理和優勢

無推力套筒補償器是一種補償能力大、安裝方便、無壓力推力、密封性強的膨脹節，被廣泛應用于冶金、石油、化工、建筑等領域。

無推力套筒補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數小（0.04~0.10)，不老化，效果好，維修方便等特點。

無推力套筒補償器，是利用流體力學中的帕斯卡理論，在設計結構上巧妙的利用一個密環形汽室，這個汽室內分別有兩個環形受壓面，一個是固定的汽室內端面，另一個是密閉在汽室內的伸縮管肩部環形面，隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮橫截面積相等，補償器工作時，在介質壓力的作用下，環形面上的壓力和伸縮管橫截面積的壓力是相等的，而方向相反，因此兩壓力相互抵消。這樣一來，在設計支架中僅考慮補償器壓緊填料的摩擦力，對固定支架的推力計算中，就不再計算由工作介質壓力，而引起的對固定支架的推力。因此固定支架屬減載式支架，可節省大量支架材料，也節省人力和財力。

無推力套筒補償器的優勢有哪些？

①性能高：產品結構合理，無推力旋轉補償器采用的是雙密封形式，一面為端密封，一面為環密封；

②設計方便：設計熱網時，波紋管膨脹節補償的條件較苛刻，須遵循五大黃金原則，套筒膨脹節要“嚴格找中”的原則，并要考慮波紋管膨脹節、套筒膨脹節的應力、盲板力等。無推力套筒補償器的型式多樣，可根據管道的走向不同，選擇適合的無推力套筒補償器型式，即可解決管道的補償問題；

③壽命長：無推力套筒補償器的壽命可達20年以上；
④補償量大：補償量可達1800mm（其他的膨脹節，如波紋管膨脹節的補償量大補償量在300～400mm），對于DN200以上的管線，單邊補償量可達到130～200mm，對于≤DN 200的管線，單邊補償量可達到100～130mm，可以長距離輸送蒸汽管線補償使用；

⑤管道運行經濟性高：使用無推力套筒補償器補償，由于膨脹節補償距離增長，比自然補償和套筒補償減少彎頭，從而減少壓降，使熱網的管損減少，作為長距離輸送熱網的主要補償方式之一；

⑥安裝方法和型式多樣化：根據管線的走向，結合現場的地形，選擇無推力套筒補償器補償的型式，解決蒸汽管道的補償問題，工程安裝方便，無需冷拉、預緊等施工工藝，對焊即可；

⑦投資成本低：因無推力套筒補償器的補償距離長，采用的膨脹節數量減少，且對土建的固定墩推力小，固定墩的設置數量比較少，固定墩的規模比較小，大大節省了土建的投資，與其它的膨脹節相比，工程總投資要節約20%～40%，經濟效益可觀。
