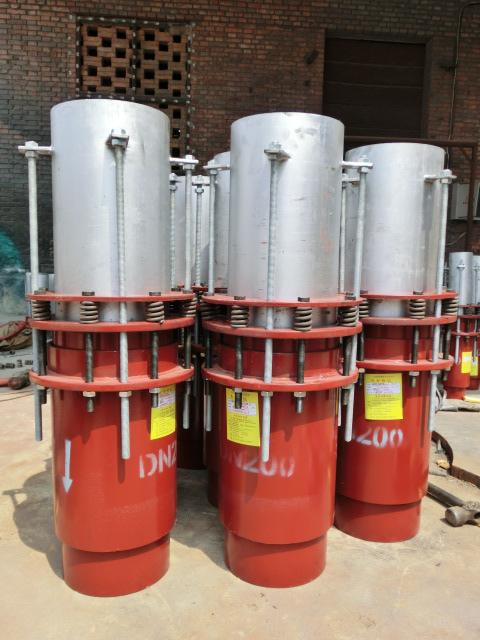

青海套筒補償器計算公式詳解
青海套筒補償器計算公式詳解
1、安裝徑向型套筒補償器的管道，在管路的盲端、彎管、變橫截面處，配有截止閥門或調壓閥的部們及側支管道進到負責人線入口，必須設定主固定不動管道支架。主固定不動管道支架要考慮到金屬波紋管負壓扭力及形變延展性力的作用。扭力計算公式以下：
Fp=100*P*A
Fp-管道補償器徑向工作壓力推（N），
A-相匹配于波浪紋均值直徑的合理總面積（cm2），
P-此管段管路*高工作壓力（MPa）。
徑向彈性力的計算公式以下：
Fx=f*Kx*X
FX-管道補償器徑向彈性力（N），
KX-管道補償器徑向彎曲剛度（N/mm）；
f-指數，當“預形變”（包含預形變量△X=0）時，f=1/2，不然f=1。
管路除所述位置外，可設定正中間固定不動管道支架。正中間固定不動管道支架并不考慮到工作壓力扭力的功效。
2、在管道的2個固定不動管道支架中間，僅能設定一個徑向型管道補償器。
3、固定不動管道支架和導向管架的遍布強烈推薦按下面的圖配備。
套筒補償器一端應挨近固定不動管道支架，若太長則要按**導向性架的設定規定設定導向性架，其他導向性架的*大間隔可按住測算：
LGmax-*大導向性間隔（m）；
E-管路原材料彈性模具（N/cm2）；
i-tp 管路橫斷面慣性矩（cm4）；
KX-管道補償器徑向彎曲剛度（N/mm），
X0-賠償額定值偏移量（mm）。
當管道補償器縮小形變時，標記“ ”，拉申形變時，合乎為“-”。當管路壁厚按規范壁厚設計方案時，LGmax可按相關規范選擇。
